MKS1 - Miniaturní aktuátor s koncovými spínači
Zdvih: 10...100 mm
Síla: 42 nebo 80 N
Rychlost: 6,3 nebo 12,2 mm/s
Napětí: 12 V
Síla: 42 nebo 80 N
Rychlost: 6,3 nebo 12,2 mm/s
Napětí: 12 V
- Lineární aktuátor se stejnosměrným motorem
- Trapézový (ACME) šroub
- Integrované spínače krajních poloh
- Nastavení směru pohybu pístu pomocí změny polarity napětí
- Stupeň krytí IP66
- Hlučnost ≤55 dB
Parametry aktuátoru
| Převodový poměr | 100:1 (označení E) | 210:1 (označení F) |
|---|---|---|
| Maximální síla | 42 N | 80 N |
| Rychlost při max. ztížení | 12,2 mm/s | 6,3 mm/s |
| Statické zatížení | 21 N | 40 N |
| Napětí | 12 V | 12 V |
| Proud při max. zatížení | 0,27 A | 0,22 A |
Provozní podmínky
- Zatěžovatel: 20 % (30 sec. nepřetržitého provozu v cyklu 120 sec.)
- Životnost: nejméně 200 000 mm
- Provozní teplota: -10...+50 °C
Materiál
- Vnější tubus a pístnice: eloxovaný hliník
- Kryt převodovky a motoru: plast
Rozměry
| Zdvih S [mm] | 10 | 30 | 50 | 100 |
|---|---|---|---|---|
| Délka v zasunutém stavu A [mm] | 67 | 87 | 107 | 157 |
- Tolerance zdvihu ±1,0 mm
- Délka kabelu 900 mm

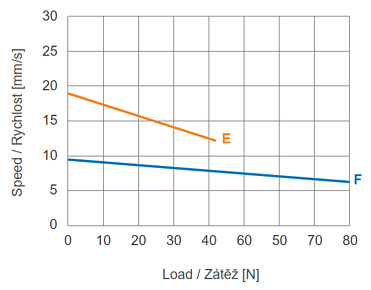

Závislost rychlosti na zatížení

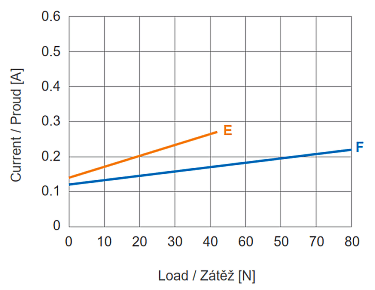

Závislost proudu na zatížení
