DC motor série SGC272 s čelní převodovkou
Moment: 0,15...2,5 kg-cm
Otáčky: 4,1...375 ot/min
Napětí: 12, 24 V
Průměr: 27 mm
Otáčky: 4,1...375 ot/min
Napětí: 12, 24 V
Průměr: 27 mm
- Stejnosměrný komutátorový motor s uhlíkovými kartáči
- Obsahuje filtr k potlačení elektromagnetického rušení
- Obousměrný, směr otáčení nastavíte změnou polarity napájecího napětí
- Čelní převodovka s kovovými ozubenými koly
- První stupně převodovky jsou z mosazi
- Kluzná ložiska
Vlastnosti motoru s převodovkou
| Převodový poměr | 10:1 | 20:1 | 42:1 | 54:1 | 87:1 | 112:1 | 232:1 | 484:1 | 1009:1 | |
|---|---|---|---|---|---|---|---|---|---|---|
| 12 V | Jm. moment [kg-cm] | 0,15 | 0,28 | 0,54 | 0,69 | 1,0 | 1,2 | 1,6 | 2,0 | 2,5 |
| Jm. otáčky [ot/min] | 375 | 180 | 86 | 67 | 41 | 32 | 16,5 | 8,4 | 4,1 | |
| 24 V | Jm. moment [kg-cm] | 0,16 | 0,31 | 0,59 | 0,75 | 1,1 | 1,2 | 1,6 | 2,0 | 2,5 |
| Jm. otáčky [ot/min] | 365 | 175 | 84 | 65 | 40 | 32 | 16,8 | 8,5 | 4,1 | |
| Hmotnost [g] | 83 | 84 | 85 | 85 | 85 | 85 | 86 | 86 | 86 | |
Vlastnosti převodovky
- Vůle naprázdno ≤ 2 °
- Radiální zatížení ≤ 0,5 kg (10 mm od příruby)
- Axiální zatížení ≤ 0,4 kg
- Síla při lisování na hřídel ≤ 4 kg
- Radiální vůle ≤ 0,05 mm
- Osová vůle ≤ 0,3 mm
- Provozní teplota -10...60 °C
- Relativní vlhkost 20...85 %
| Převodový poměr | 10:1 | 20:1 | 42:1 | 54:1 | 87:1 | 112:1 | 232:1 | 484:1 | 1009:1 |
|---|---|---|---|---|---|---|---|---|---|
| Max. trvalý moment [kg-cm] | 0,5 | 0,6 | 1,0 | 1,0 | 1,2 | 1,2 | 1,6 | 2,0 | 2,5 |
| Účinnost [%] | 73 | 66 | 59 | 59 | 53 | 53 | 48 | 43 | 39 |
| Délka L [mm] | 14,65 | 14,65 | 19,4 | 19,4 | 19,4 | 19,4 | 24,15 | 24,15 | 26,6 |

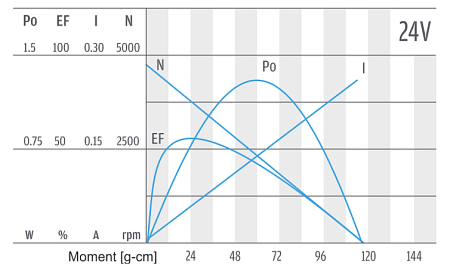

Vlastnosti motoru
| Jm. napětí [V] | Jm. moment [g-cm] | Jm. otáčky [ot/min] | Jm. proud [mA] | Otáčky naprázdno [ot/min] | Proud naprázdno [mA] | Jm. výkon [W] |
|---|---|---|---|---|---|---|
| 12 | 22 | 3600 | ≤130 | 4500 | ≤50 | 0,81 |
| 24 | 24 | 3500 | ≤70 | 4500 | ≤35 | 0,86 |
