BLDC motor série PG359 s planetovou převodovkou
Moment: 0,8...12 kg-cm
Otáčky: 3,4...750 ot/min
Napětí: 12 a 24 V
Průměr: 35 mm
Otáčky: 3,4...750 ot/min
Napětí: 12 a 24 V
Průměr: 35 mm
- Stejnosměrný bezkomutátorový motor
- Obsahuje řídicí jednotku
- Jednoduché nastavení směru otáčení
- Rozšířená verze umožňuje také měnit otáčky
- Planetová převodovka s kovovými ozubenými koly (kromě prvního stupně)
- Z důvodu snížení hlučnosti jsou ozubená kola prvního stupně převodovky z plastu
- Výstupní hřídel je uložena v kuličkovém ložisku
Vlastnosti motoru s převodovkou
| Převodový poměr | 5:1 | 14:1 | 19:1 | 27:1 | 51:1 | 71:1 | 100:1 | 139:1 | 189:1 | 264:1 | 516:1 | 721:1 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 12 V | Jm. moment [kg-cm] | 0,8 | 1,9 | 2,6 | 3,7 | 6,1 | 8 | 10 | 10 | 12 | 12 | 12 | 12 |
| Jm. otáčky [ot/min] | 380 | 140 | 100 | 73 | 38 | 28 | 20 | 15,5 | 11,5 | 8,5 | 4,5 | 3,4 | |
| 24 V | Jm. moment [kg-cm] | 1,0 | 2,4 | 3,3 | 4,7 | 7,6 | 8 | 10 | 10 | 12 | 12 | 12 | 12 |
| Jm. otáčky [ot/min] | 750 | 280 | 200 | 145 | 76 | 54 | 40 | 30 | 23 | 17 | 8,5 | 6,2 | |
| Hmotnost [g] | 253 | 296 | 296 | 296 | 330 | 330 | 330 | 330 | 355 | 355 | 355 | 355 | |
Vlastnosti převodovky
- Vůle naprázdno ≤ 2,5 °
- Radiální zatížení ≤ 3,5 kg (10 mm od příruby)
- Axiální zatížení ≤ 2,5 kg
- Síla při lisování na hřídel ≤ 10 kg
- Radiální vůle ≤ 0,05 mm
- Osová vůle ≤ 0,3 mm
- Provozní teplota -10...60 °C
- Relativní vlhkost 20...85 %
| Převodový poměr | 5:1 | 14:1 | 19:1 | 27:1 | 51:1 | 71:1 | 100:1 | 139:1 | 189:1 | 264:1 | 516:1 | 721:1 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Max. trvalý moment [kg-cm] | 2,0 | 4,0 | 4,0 | 6,0 | 8,0 | 8,0 | 10,0 | 10,0 | 12,0 | 12,0 | 12,0 | 12,0 |
| Účinnost [%] | 80 | 70 | 70 | 70 | 60 | 60 | 60 | 60 | 50 | 50 | 50 | 50 |
| Délka L [mm] | 22,1 | 28,5 | 28,5 | 28,5 | 34,9 | 34,9 | 34,9 | 34,9 | 41,3 | 41,3 | 41,3 | 41,3 |

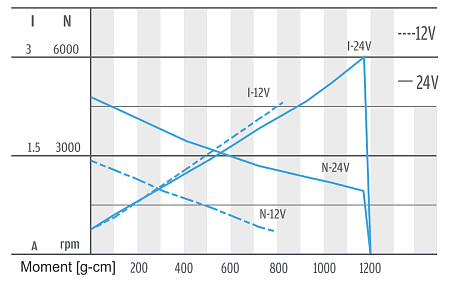

Vlastnosti motoru
| Jm. napětí [V] | Jm. moment [g-cm] | Jm. otáčky [ot/min] | Jm. proud [mA] | Otáčky naprázdno [ot/min] | Proud naprázdno [mA] | Jm. výkon [W] |
|---|---|---|---|---|---|---|
| 12 | 200 | 2000 | ≤1000 | 2800 | ≤350 | 4,1 |
| 24 | 250 | 3900 | ≤1230 | 5000 | ≤400 | 10,0 |

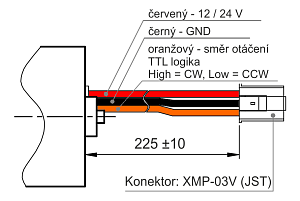

Zapojení vodičů
- červený: napájení motoru + 12 / 24 V
- černý: napájení motoru -
- oranžový: směr otáčení, TTL logika, high = CW, low = CCW

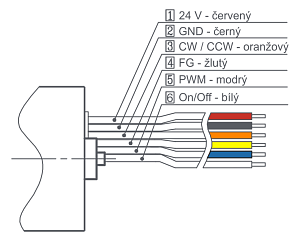

Zapojení vodičů rozšířené verze
- červený: napájení motoru + 24 V
- černý: napájení motoru - GND
- oranžový: směr otáčení
TTL logika, high = CW, low = CCW - žlutý: Zpětná vazba (FG)
otevřený kolektor, 6 PPR - modrý: nastavení otáček (PWM)
frekvence: 1 kHz až 20 kHz, napětí max. 5 V
střída 0 % (max. otáčky) až cca. 80 % (min. otáčky)
střída 100 % (zastaveno) - bílý: odpojení napájení (On/Off)
Off - Low, On - nezapojený
